Pukul 02.37 dini hari. Telepon berdering keras. Plant manager sebuah pabrik tekstil di Semarang panik—sistem IPAL mati total. Air limbah menggenang. Deadline compliance KLHK tinggal 6 jam lagi. Biang keladinya? Panel elektrikal yang pakai komponen abal-abal. Power supply terbakar, kontaktor lengket, dan MCB trip terus-menerus.
Anda mungkin berpikir saya sedang mendramatisir. Sayangnya tidak.
Lebih dari 60% kegagalan operasional sistem water treatment bersumber dari komponen panel yang salah pilih—bukan dari teknologi membran atau sistem aerasinya. Dan ironisnya, ini terjadi karena kebanyakan spesifikasi tender masih memperlakukan panel elektrikal IPAL seperti panel rumahan yang cuma butuh “nyala-mati”. Padahal, lingkungan korosif dengan kelembaban 80%+ dan ammonia di udara itu medan perang sesungguhnya bagi komponen listrik.
Jika Anda sedang merencanakan instalasi baru atau troubleshooting sistem yang ada, artikel ini akan membedah tujuh komponen krusial—plus kesalahan fatal yang masih terjadi berulang kali di lapangan. Tidak ada jargon marketing. Hanya data teknis dan pengalaman engineer yang pernah “kebakar” (secara literal maupun metaforis).
Daftar isi
Kenapa Panel Elektrikal IPAL Bukan Sekadar “Lemari Listrik Biasa”?
Pertanyaan ini sering saya dengar dari procurement officer yang terbiasa beli panel untuk gedung perkantoran. Mereka shock ketika melihat harga panel IPAL bisa 3-4 kali lipat. “Kok mahal? Kan sama-sama panel listrik?”
Tidak. Sangat tidak sama.
Perbedaan Fundamental dengan Panel Komersial
Panel komersial dirancang untuk lingkungan indoor ber-AC dengan suhu stabil 22-26°C. Panel IPAL? Harus survive di ruangan dengan fluktuasi suhu 15-40°C, kelembaban mendekati saturasi point, dan paparan gas korosif seperti H₂S dan NH₃ yang merembes dari bak aerasi.
Coba bayangkan smartphone Anda ditaruh di dalam sauna selama 24/7. Berapa lama bertahan? Nah, kontaktor dan relay dalam panel menghadapi kondisi serupa—plus beban induktif berat dari motor blower dan pompa yang start-stop berkali-kali per hari.
Lingkungan Korosif = Musuh Utama Komponen
Data dari ABB Electrification menunjukkan bahwa tingkat kegagalan kontaktor di lingkungan industrial korosif 4.7x lebih tinggi dibanding aplikasi normal. Penyebab utamanya adalah oksidasi pada kontak point yang memicu resistansi tinggi, panas berlebih, dan akhirnya welding (lengket permanen).
Terminal block berbahan kuningan murni bisa teroksidasi dalam 18 bulan. Enclosure dengan cat biasa akan keropos dalam 2 tahun. Dan power supply tanpa coating conformal? Jangan harap umurnya lebih dari 36 bulan operasi kontinyu.
Makanya, pemilihan komponen bukan sekadar soal “yang murah yang OK”. Ini soal total cost of ownership dalam 10 tahun ke depan.
Mean Well vs Merek Generik: Investasi atau Pemborosan?
Saya pernah audit panel di sebuah WTP industri farmasi yang baru beroperasi 14 bulan. Power supply merek lokal (saya tidak akan sebut namanya) sudah tiga kali diganti. Ripple voltage-nya mencapai 350mV—jauh di atas standar maksimal 100mV untuk aplikasi PLC.
Akibatnya? PLC false triggering. Valve solenoid buka-tutup sendiri. Operator pusing tujuh keliling.
Begitu mereka upgrade ke komponen electrical Mean Well seri HDR-150, masalah hilang seketika. Ripple turun ke 50mV. MTBF (Mean Time Between Failure) terbukti mencapai 800,000 jam sesuai datasheet—bukan angka marketing doang.
Analogi sederhananya begini: merek generik itu seperti ban mobil murah yang harus ganti setiap 20,000 km. Mean Well seperti Michelin yang tahan 80,000 km. Harga awal memang 2.5x lebih mahal, tapi biaya per kilometer-nya? Jauh lebih murah.
[Catatan: Untuk kebutuhan komponen industrial-grade seperti ini, PT Ria Karya Elektrindo sudah berpengalaman lebih dari 15 tahun menyediakan produk original dengan sertifikasi lengkap. Mereka paham betul bahwa spesifikasi teknis bukan sekadar angka di katalog—tapi jaminan operasional.]
Tapi tunggu dulu. Saya bukan bilang semua komponen harus branded mahal. Ada area yang boleh pakai merek ekonomis (seperti kabel tray atau cable gland standar), dan ada area yang WAJIB premium. Power supply dan kontaktor masuk kategori kedua. Tanpa kompromi.

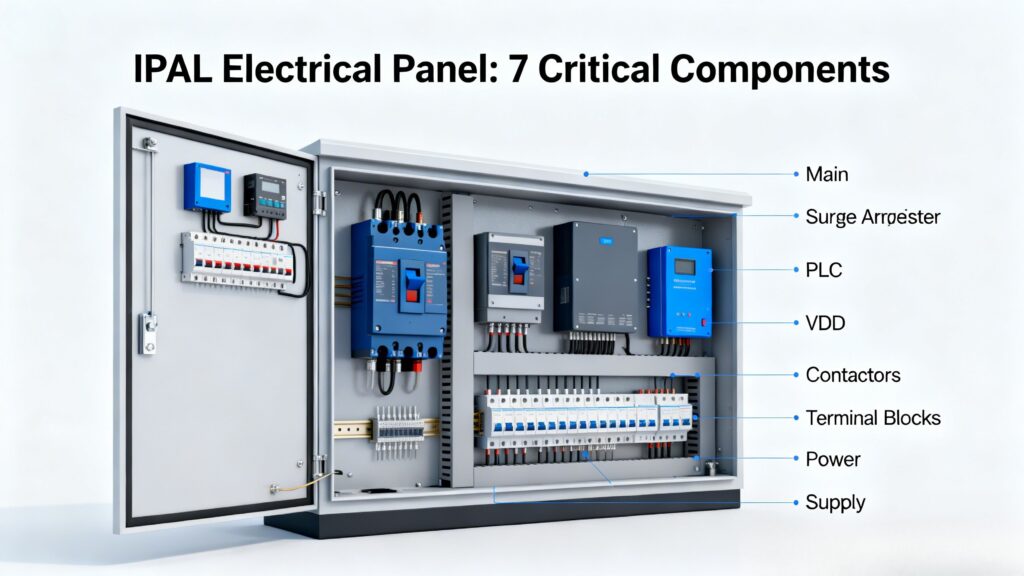

7 Komponen Krusial yang Menentukan Reliabilitas Panel
Power Supply Industrial-Grade
Jantung dari seluruh sistem. Kalau power supply tidak stabil, semua komponen downstream jadi korban.
Spesifikasi minimum yang harus Anda periksa:
- Input range lebar (85-264VAC) untuk mengatasi voltage sag saat motor start
- Hold-up time minimal 20ms untuk ride-through selama micro-interruption
- Efisiensi >90% untuk mengurangi heat dissipation
- Conformal coating pada PCB untuk proteksi terhadap kelembaban tinggi
Mean Well seri HDR, MDR, dan DRP adalah pilihan populer karena memenuhi semua kriteria di atas plus certified CE, UL, dan TÜV. Jangan tergiur power supply murah dengan claim “industrial” tapi sertifikasinya cuma CE (yang bisa self-declare). Cari yang ada third-party certification seperti UL508 atau IEC 61204.
Kontaktor & Relay ABB
Ini komponen yang paling sering “disepelekan” dan jadi biang kerok kegagalan sistem.
Kontaktor ABB industri seri AF atau A-Line memiliki keunggulan pada mechanical endurance hingga 10 juta operasi dan electrical endurance 2 juta cycle pada beban penuh. Bandingkan dengan kontaktor generik yang cuma bertahan 500,000 mechanical ops.
Fitur coil surge suppressor built-in juga krusial. Banyak engineer lupa bahwa setiap kali kontaktor switch-off beban induktif (seperti motor pompa 5.5kW), muncul voltage spike yang bisa mencapai 1000V dalam waktu microseconds. Tanpa surge suppressor, coil kontaktor akan degradasi cepat.
Dan satu lagi: pastikan kontaktor dipilih dengan proper derating. Motor 7.5kW jangan pakai kontaktor AC-3 duty 9A. Minimal 20% derating, atau lebih baik lagi pakai AC-4 duty rating untuk aplikasi start-stop frequent.
MCB/MCCB dengan Karakteristik Khusus
Bukan semua MCB diciptakan sama.
Untuk proteksi motor, Anda butuh MCB dengan curve C atau D—bukan curve B yang dipakai untuk lampu atau stopkontak. Kenapa? Karena inrush current motor bisa mencapai 6-8x rated current selama 100-300ms. MCB curve B akan trip mulu.
MCCB untuk feeder utama sebaiknya yang punya adjustable thermal dan magnetic setting, seperti ABB Tmax series. Dengan fitur ini, Anda bisa fine-tune protection tanpa perlu ganti breaker kalau ada perubahan load.
Jangan lupa cek juga breaking capacity (Icu). Untuk sistem industri dengan trafo 800kVA ke atas, breaking capacity minimal harus 50kA. MCCB rumahan yang cuma 10kA bisa meledak kalau terjadi short circuit fault besar.
PLC & HMI untuk Automasi
Sistem IPAL modern tidak bisa lagi fully manual. Setidaknya Anda butuh automated sequence untuk:
- Start-stop pompa berdasarkan level sensor
- Dosing chemical proporsional dengan flowrate
- Alarm system untuk parameter out-of-range
PLC yang reliable untuk aplikasi ini biasanya Siemens S7-1200, Schneider Modicon M221, atau Mitsubishi FX5U. Hindari PLC China murah yang tidak punya firmware security dan prone terhadap electromagnetic interference (EMI).
HMI minimal 7 inci dengan IP65 front panel. Touchscreen resistive lebih tahan lama dibanding capacitive di lingkungan dengan tangan basah/kotor. Merek seperti Weintek, Pro-face, atau Siemens comfort panel adalah pilihan solid.
Terminal Block Anti-Korosi
Detail kecil yang sering diabaikan tapi impactnya besar.
Terminal block plastik murah akan brittle dalam 3-4 tahun karena paparan UV dan panas. Terminal block dengan body polyamide (PA) dan contact point nickel-plated jauh lebih tahan.
Weidmuller, Phoenix Contact, atau WAGO adalah gold standard. Tapi kalau budget terbatas, minimal pakai merek Taiwan seperti Weidmuller atau Dinkle dengan material grade bagus. Jangan pernah pakai terminal block “KW” yang body-nya rapuh dan sekrup mudah slek.
Untuk aplikasi dengan current >10A, gunakan terminal dengan double screw atau spring clamp. Single screw prone terhadap loosening akibat vibration dan thermal expansion-contraction.
Enclosure dengan IP Rating Tepat
IP54 itu standar minimum untuk panel outdoor atau semi-outdoor. Tapi untuk panel yang benar-benar dekat dengan bak aerasi atau di ruangan dengan spray water, Anda butuh minimal IP65.
Material enclosure juga penting:
- Mild steel dengan powder coating: Paling ekonomis, tapi harus re-coating setiap 4-5 tahun
- Stainless steel 304: Tahan korosi, tapi harganya 3-4x mild steel
- GRP (Glass Reinforced Plastic): Non-conductive, ringan, tahan kimia—ideal untuk outdoor dan coastal area
Jangan lupa cable gland yang proper. Banyak panel yang IP rating-nya “jebol” karena cable gland abal-abal. Pakai yang punya rubber seal dan locknut double.
Surge Protection Device (SPD)
Indonesia itu negara tropis dengan thunder day >100 hari per tahun. Lightning-induced surge adalah penyebab utama kerusakan komponen elektronik.
SPD Class II (20kA discharge current) adalah minimum requirement. Install di main distribution panel DAN di sub-panel yang berisi PLC/HMI.
Jenis SPD yang bagus menggunakan MOV (Metal Oxide Varistor) kombinasi dengan gas discharge tube. Siemens 5SD7, Phoenix Contact PLT-SEC, atau Dehn DEHNguard adalah produk proven.
Dan satu hal lagi: SPD itu consumable. Setelah beberapa kali tersambar surge, kemampuannya degradasi. Makanya pilih SPD yang punya status indicator atau remote monitoring—supaya Anda tahu kapan harus ganti.
Kesalahan Fatal yang Masih Sering Terjadi di Lapangan
Setelah puluhan kali troubleshooting panel IPAL/WTP yang bermasalah, ini pola kesalahan yang selalu saya temukan:
1. Tidak Ada Labeling yang Proper Kabel semua hitam. Terminal tidak ada marking. 6 bulan kemudian pas ada troubleshooting, teknisi pusing sendiri. Belum lagi kalau yang install dulu sudah resign atau lupa.
2. Grounding Asal-Asalan Grounding rod hanya 1 batang sedalam 2 meter. Resistance to earth 50 ohm (standar maksimal seharusnya <5 ohm). Akibatnya? Noise pada signal 4-20mA, PLC hang, dan sensor salah baca.
3. Tidak Ada Preventive Maintenance Schedule Panel dibiarkan kotor berdebu selama bertahun-tahun. Terminal dikencangkan sekali pas commissioning, tidak pernah lagi di-retorque. Padahal thermal cycling bikin sekrup terminal kendor perlahan.
4. Overload Panel Panel dirancang untuk 60A maksimum, tapi karena ekspansi produksi, ditambah 3 pompa lagi tanpa upgrade panel. Hasilnya? Bus bar panas, MCCB trip, dan akhirnya terbakar.
5. Pakai Komponen Palsu Ini yang paling parah. Kontaktor “ABB” yang sebenernya KW super mirip. Power supply “Mean Well” yang ternyata fake dengan PCB isi komponen lokal. Harga murah 40%, tapi umurnya cuma 20% dari asli.
Kalau Anda tidak mau mengalami lima kesalahan di atas, satu-satunya jalan adalah: beli dari distributor resmi dan konsultasi dengan engineer yang berpengalaman.
Jadi, Apa Langkah Selanjutnya?
Panel elektrikal IPAL yang reliable bukan soal komponen termahal atau tercanggih. Ini soal komponen yang tepat untuk kondisi spesifik Anda—dipasang dengan benar, dan di-maintain secara konsisten.
Tiga komponen yang tidak boleh Anda kompromi adalah power supply, kontaktor, dan SPD. Sisanya bisa Anda sesuaikan dengan budget, asalkan tetap memenuhi minimum technical requirement.
Dan ingat: total cost of ownership (TCO) dalam 10 tahun jauh lebih penting daripada initial cost. Panel yang murah Rp 50 juta tapi breakdown 3x dalam 5 tahun akan lebih mahal dibanding panel Rp 120 juta yang trouble-free selama 10 tahun.
Jika Anda butuh konsultasi lebih detail tentang spesifikasi panel yang sesuai untuk kapasitas IPAL/WTP Anda, atau mencari komponen original Mean Well dan ABB dengan harga kompetitif, hubungi PT Ria Karya Elektrindo:
📱 WhatsApp: 0819 1550 0318
📧 Email: sales@riakaryaelektrindo.com
Tim engineer mereka bisa bantu dari tahap design review, supply komponen, hingga commissioning. Lebih baik investasi waktu 2 jam konsultasi sekarang, daripada buang ratusan juta untuk panel yang salah kaprah.
Karena pada akhirnya, engineer yang tidur nyenyak adalah engineer yang tahu sistemnya tidak akan bikin dia terbangun jam 2 pagi.
Referensi & Sumber
- ABB Electrification – Technical Guide for Contactor Selection in Industrial Environment, 2023
- Mean Well – Switching Power Supply Application Guide, Edition 8.2
- IEC 61439-1:2011 – Low-voltage switchgear and controlgear assemblies
- Schneider Electric – Power Distribution Protection Guide, Chapter 6: Motor Protection
- Phoenix Contact – Surge Protection Device Technical Handbook, Rev 2024
