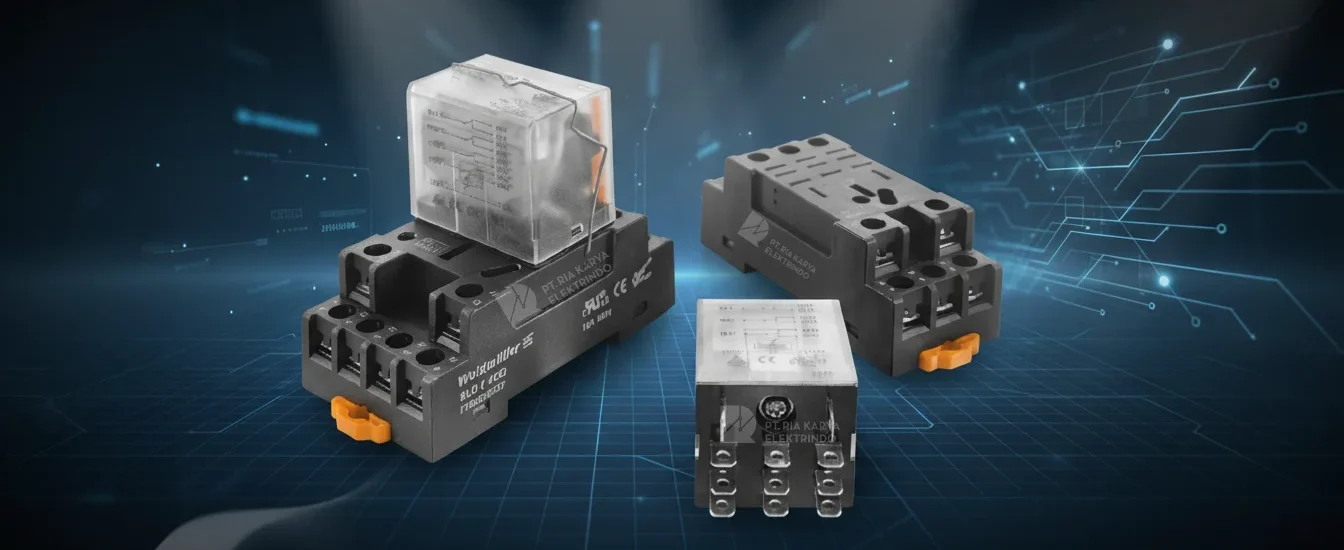

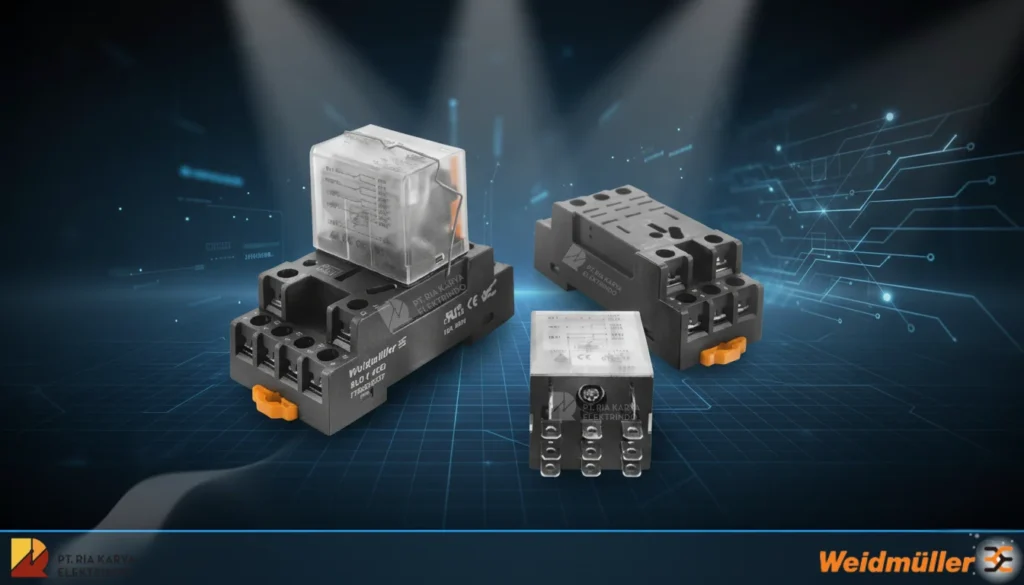

Pengenalan Relay DRL Weidmuller
Relay DRL Weidmuller merupakan salah satu produk coupling relay (interface relay) terkemuka dari Weidmuller, produsen komponen listrik industri asal Jerman yang telah dikenal luas akan kualitas dan keandalannya. Dalam dunia automasi industri, pemilihan relay yang tepat sangat krusial untuk memastikan sistem kontrol bekerja optimal dan aman.
Coupling relay berfungsi sebagai interface atau jembatan antara sistem kontrol (seperti PLC, DCS, atau SCADA) dengan beban eksternal. Relay DRL dirancang khusus untuk memisahkan rangkaian kontrol dari rangkaian daya, memberikan proteksi galvanik, dan mencegah gangguan elektromagnetik yang dapat merusak komponen sensitif.
Spesifikasi Teknis Relay DRL Weidmuller
Karakteristik Elektrikal
Relay DRL Weidmuller hadir dengan berbagai varian tegangan koil yang fleksibel. Tegangan input berkisar dari 24V DC hingga 230V AC, menyesuaikan dengan kebutuhan sistem kontrol yang berbeda-beda. Arus kontak nominal mencapai 6A hingga 10A tergantung tipe, dengan kemampuan switching yang handal.
Kontak relay menggunakan material silver alloy berkualitas tinggi yang tahan terhadap arc dan memberikan umur operasional panjang. Daya kontak maksimal dapat mencapai 2500VA untuk beban AC dan 250W untuk beban DC, menjadikannya cocok untuk berbagai aplikasi industri.
Desain Mekanis dan Mounting
Relay DRL mengadopsi desain modular dengan lebar standar 6.2mm hingga 12.5mm, memungkinkan instalasi yang compact dan efisien di DIN rail. Terminal connection menggunakan sistem push-in atau screw terminal yang memudahkan proses wiring dan maintenance.
Housing terbuat dari material thermoplastic yang tahan api sesuai standar UL94 V-0. LED indikator terintegrasi pada bodi relay memberikan visual feedback kondisi operasional, memudahkan troubleshooting dan monitoring sistem.
Fitur Unggulan Relay DRL Weidmuller
Isolasi Galvanik Superior
Salah satu keunggulan utama relay DRL adalah isolasi galvanik yang sangat baik antara input dan output. Tegangan isolasi mencapai 4kV, memberikan proteksi maksimal terhadap spike tegangan dan gangguan elektromagnetik. Fitur ini sangat penting dalam aplikasi industri yang memiliki lingkungan elektrikal yang noise.
Isolasi ini juga mencegah ground loop yang sering menjadi sumber masalah dalam sistem kontrol kompleks. Dengan separasi galvanik yang sempurna, integritas sinyal kontrol tetap terjaga meskipun terjadi fluktuasi atau gangguan pada sisi beban.
Kecepatan Switching dan Response Time
Relay DRL memiliki operate time sekitar 10ms dan release time 5ms, menjadikannya responsif untuk aplikasi kontrol yang memerlukan aksi cepat. Meskipun tidak secepat solid state relay, kecepatan ini sudah sangat memadai untuk mayoritas aplikasi automasi industri standar.
Mechanical life relay ini mencapai 10 juta operasi tanpa beban, sementara electrical life berkisar 100,000 operasi pada rating penuh. Angka ini menunjukkan durabilitas dan keandalan jangka panjang produk Weidmuller.
Kompatibilitas dengan Sistem Kontrol
Relay DRL dirancang kompatibel dengan berbagai sistem kontrol modern. Tegangan koil yang beragam memungkinkan koneksi langsung dengan output PLC, baik yang menggunakan tegangan DC 24V maupun AC 230V. Interface relay ini juga cocok digunakan bersama timer, counter, sensor, dan komponen kontrol lainnya.
Konfigurasi kontak tersedia dalam berbagai bentuk: SPDT (single pole double throw), DPDT (double pole double throw), hingga 4PDT untuk aplikasi yang memerlukan multiple switching. Fleksibilitas ini memberikan solusi untuk hampir semua kebutuhan rangkaian kontrol.
Aplikasi Relay DRL di Industri
Sistem Kontrol PLC dan Automasi
Dalam sistem PLC (Programmable Logic Controller), relay DRL berfungsi sebagai output interface untuk mengendalikan actuator seperti motor contactor, solenoid valve, dan lampu indikator. Proteksi galvanik yang diberikan mencegah kerusakan modul output PLC akibat backfeed voltage atau surge dari beban induktif.
Penggunaan coupling relay juga memungkinkan satu output PLC mengendalikan multiple beban dengan rating berbeda, cukup dengan menambahkan relay auxiliary. Hal ini meningkatkan fleksibilitas sistem dan mengurangi kebutuhan modul I/O tambahan.
Building Automation dan HVAC
Di sektor building management system, relay DRL digunakan untuk kontrol pencahayaan, kipas exhaust, damper motorized, dan chiller. Keandalan tinggi produk Weidmuller memastikan sistem HVAC bekerja kontinyu tanpa downtime yang dapat mengganggu kenyamanan penghuni gedung.
Interface relay juga memfasilitasi integrasi antara sistem BMS dengan perangkat field yang memiliki tegangan operasional berbeda, menciptakan ekosistem building automation yang seamless dan efisien energi.
Industri Manufaktur dan Proses
Pada lini produksi manufaktur, relay DRL berperan dalam safety circuit, emergency stop system, dan interlock logic. Kontak force-guided pada beberapa varian DRL memenuhi standar keselamatan EN 60947-5-1, cocok untuk aplikasi safety kategori hingga SIL 3.
Industri proses seperti oil & gas, chemical, dan food & beverage juga mengandalkan relay Weidmuller untuk kontrol pump, valve, dan heating element. Ketahanan terhadap getaran dan suhu ekstrem menjadikannya ideal untuk harsh industrial environment.
Cara Memilih Relay DRL yang Tepat
Pertimbangan Tegangan Koil
Langkah pertama adalah menentukan tegangan koil sesuai output kontrol yang tersedia. Untuk sistem berbasis PLC modern, pilih varian DC 24V. Jika menggunakan kontrol konvensional atau timer analog, varian AC 230V lebih sesuai.
Perhatikan juga toleransi tegangan operasional. Relay DRL umumnya dapat beroperasi pada range 0.8 hingga 1.1 kali tegangan nominal, memberikan margin safety terhadap fluktuasi supply voltage yang umum terjadi di industri.
Rating Arus dan Tipe Beban
Hitung arus maksimal beban yang akan di-switch. Untuk beban resistif murni, gunakan relay dengan rating arus 125% dari arus nominal beban. Untuk beban induktif (motor, solenoid, transformer), gunakan derating factor 0.3 hingga 0.5 karena inrush current yang tinggi.
Tipe kontak juga penting diperhatikan. Beban induktif sebaiknya menggunakan relay dengan kontak silver cadmium oxide (AgCdO) atau silver tin oxide (AgSnO2) yang lebih tahan terhadap arc dibanding kontak silver alloy standar.
Kebutuhan Konfigurasi Kontak
Tentukan jumlah dan tipe kontak yang diperlukan. Untuk aplikasi simple ON/OFF, SPDT sudah cukup. Jika memerlukan switching multiple circuit atau membuat interlocking logic, pilih DPDT atau 4PDT.
Beberapa aplikasi memerlukan normally open (NO), normally closed (NC), atau kombinasi keduanya. Relay DRL menyediakan berbagai konfigurasi untuk memenuhi requirement logic yang kompleks sekalipun.
Instalasi dan Best Practice
Mounting dan Wiring
Pasang relay DRL pada DIN rail standar 35mm dengan tekanan snap-on yang kuat. Pastikan orientasi relay vertikal untuk ventilasi optimal dan akses mudah ke terminal. Gunakan end clamp untuk mengunci posisi relay dan mencegah pergeseran akibat getaran.
Wire sizing harus sesuai dengan current rating. Untuk terminal screw, gunakan ferrule untuk mencegah strand wire terurai. Untuk terminal push-in, pastikan wire dikupas sepanjang 10-12mm dan diinsert hingga terdengar klik.
Proteksi dan Filtering
Meskipun relay DRL memiliki proteksi internal, menambahkan RC snubber circuit parallel dengan beban induktif sangat direkomendasikan. Snubber terdiri dari resistor 100 ohm 2W seri dengan capacitor 100nF 630V, efektif meredam arc dan memperpanjang umur kontak.
Untuk aplikasi dengan EMI tinggi, pertimbangkan penggunaan ferrite core pada kabel koil relay. Grounding yang proper juga krusial untuk memastikan proteksi galvanik bekerja maksimal dan meminimalkan electrical noise.
Troubleshooting Relay DRL
Relay Tidak Energize
Jika LED indikator tidak menyala saat input diberikan, periksa tegangan koil dengan multimeter. Pastikan tegangan sesuai spesifikasi dan polaritas benar untuk tipe DC. Periksa juga koneksi terminal, pastikan tidak ada loose connection atau oxidation pada contact point.
Jika tegangan correct namun relay tetap tidak switch, kemungkinan koil putus atau mekanik relay stuck. Lakukan pengukuran resistance koil, nilai normal berkisar 200 ohm hingga 2k ohm tergantung tipe. Nilai infinite menandakan koil open circuit.
Kontak Tidak Switching Sempurna
Kontak yang tidak close sempurna biasanya disebabkan oleh kontaminasi atau arc damage. Gejala berupa high resistance pada kontak, beban flicker, atau bahkan welding contact yang permanent close. Cleaning contact dengan contact cleaner khusus kadang bisa mengatasi, namun replacement relay lebih disarankan.
Untuk mencegah premature failure, pastikan rating relay adequate untuk aplikasi. Oversizing sedikit lebih baik daripada operating pada batas maksimal yang mempercepat wear and tear komponen internal.
Perbandingan dengan Produk Sejenis
Relay DRL vs Relay Omron MY Series
Omron MY series merupakan kompetitor langsung relay DRL dalam segmen coupling relay standar. Dari segi harga, Omron cenderung lebih ekonomis namun relay Weidmuller unggul dalam mechanical construction dan durability. Terminal connection DRL juga lebih user-friendly dengan opsi push-in technology.
Kedua produk memiliki performa elektrikal yang comparable, namun Weidmuller menawarkan range produk yang lebih luas dengan berbagai varian specialized untuk aplikasi spesifik seperti safety relay dan interface relay with LED indication.
Relay DRL vs Phoenix Contact PLC-RSC
Phoenix Contact juga menawarkan interface relay dengan kualitas premium. PLC-RSC series memiliki design yang sangat compact dan modular mounting system yang excellent. Namun dari segi availability dan after-sales support di Indonesia, Weidmuller memiliki network distribusi yang lebih established.
Harga kedua brand berada di range premium, namun investasi ini justified dengan lifetime cost yang lebih rendah berkat reliability dan minimal maintenance requirement. Untuk long-term project, memilih brand ternama seperti Weidmuller atau Phoenix adalah keputusan yang tepat.
Kesimpulan
Relay DRL Weidmuller merupakan solusi coupling relay yang handal dan versatile untuk berbagai aplikasi kontrol industri. Kombinasi antara kualitas konstruksi Jerman, spesifikasi teknis yang comprehensive, dan track record proven di berbagai industri menjadikannya pilihan yang solid untuk engineer dan integrator.
Investasi pada komponen berkualitas seperti relay DRL akan memberikan return berupa uptime yang tinggi, minimal troubleshooting, dan total cost of ownership yang lebih rendah dalam jangka panjang. Untuk project kritis yang memerlukan keandalan maksimal, Weidmuller DRL adalah rekomendasi yang tepat.
FAQ – Pertanyaan Umum Relay DRL Weidmuller
Q: Berapa umur operasional relay DRL Weidmuller? A: Mechanical life relay DRL mencapai 10 juta operasi tanpa beban, sementara electrical life berkisar 100,000 operasi pada rating penuh. Dalam kondisi operasional normal dengan proper derating, relay dapat beroperasi 5-10 tahun tanpa masalah.
Q: Apakah relay DRL bisa digunakan untuk beban DC? A: Ya, relay DRL dapat switch beban DC maupun AC. Namun perhatikan bahwa DC load lebih sulit untuk di-break karena tidak memiliki zero crossing seperti AC, sehingga perlu derating sekitar 50% dari rating AC untuk aplikasi DC.
Q: Bagaimana cara membedakan genuine relay Weidmuller dengan produk palsu? A: Produk genuine memiliki quality marking yang jelas, hologram security label, dan packaging premium. Beli hanya dari distributor resmi Weidmuller. Produk palsu biasanya memiliki printing quality buruk dan material housing yang lebih ringan.
Q: Apakah relay DRL memerlukan maintenance rutin? A: Relay elektromekanikal seperti DRL umumnya maintenance-free. Namun pemeriksaan visual berkala (setiap 6-12 bulan) untuk memeriksa kondisi terminal, kebersihan, dan fungsi indikator LED tetap direkomendasikan, terutama pada lingkungan harsh.
Q: Bisakah relay DRL diparalelkan untuk meningkatkan kapasitas arus? A: Secara teknis memungkinkan namun tidak direkomendasikan karena timing response relay tidak akan identik sempurna, bisa menyebabkan uneven load distribution. Solusi yang lebih baik adalah menggunakan relay dengan rating arus lebih tinggi atau menambahkan kontaktor sebagai amplifier.
