Seorang engineer di sebuah pabrik manufaktur pernah bercerita kepada saya. Sistemnya mati total saat peak production. Penyebabnya? Power supply DIN Rail yang dipilih berdasarkan “feeling” dan kebiasaan lama—bukan kalkulasi matang. Kerugian jutaan rupiah dalam hitungan jam. Ironis, karena komponen yang harganya tidak sampai 5% dari total sistem justru menjadi titik kegagalan terparah.
Memilih DIN Rail MEAN WELL bukan soal nyocokin watt dengan kebutuhan beban. Jauh lebih kompleks dari itu. Anda perlu memahami karakteristik thermal, margin safety yang realistis, dan bagaimana setiap seri produk dirancang untuk skenario spesifik. Artikel ini akan membedah proses pemilihan dari sudut pandang praktisi lapangan—bukan sales marketing yang hanya menjual angka-angka cantik di brosur.
Daftar isi
Mengapa DIN Rail MEAN WELL Bukan Sekadar “Power Supply Biasa”?
Sebagian besar orang melihat power supply sebagai kotak hitam yang mengubah AC jadi DC. Selesai. Padahal dalam aplikasi industri, switching power supply DIN rail adalah jantung sistem yang menentukan reliability keseluruhan instalasi. MEAN WELL sebagai brand tidak main-main soal ini.
Pertama, desain DIN rail mounting memberikan efisiensi ruang yang signifikan di dalam panel. Anda tahu betapa berharganya setiap sentimeter dalam electrical cabinet yang padat. Kedua, konstruksi industrial-grade MEAN WELL dirancang untuk environment ekstrem—getaran, kelembaban tinggi, temperatur fluktuatif. Bukan untuk ruang ber-AC seperti server room.
Tapi inilah yang jarang dibicarakan: power supply industri MEAN WELL punya dokumentasi teknis yang sangat detail. Datasheet mereka bukan sekadar marketing material. Setiap kurva derating, setiap certification mark, setiap test report—semua bisa dipertanggungjawabkan. Ini penting ketika Anda berhadapan dengan auditor atau ketika troubleshooting kegagalan sistem di tengah malam.
3 Parameter Kritis yang Sering Diabaikan Engineer Pemula
Margin Daya: Jangan Percaya Mitos 80%
Anda pasti sering dengar: “Pakai margin 80% aja, aman.” Salah besar.
Aturan 80% itu over-simplifikasi yang berbahaya. Realitanya, margin yang Anda butuhkan sangat bergantung pada karakteristik beban. Motor dengan starting current tinggi? Anda perlu margin 150-200%. LED lighting dengan beban konstan? 120% sudah cukup. Sensor array dengan current draw rendah? Bahkan 110% masih acceptable—asalkan Anda paham thermal behavior-nya.
DIN Rail MEAN WELL seri MDR misalnya, dirancang dengan peak load capability 150% selama 5 detik. Artinya untuk aplikasi dengan inrush current sesaat, Anda bisa lebih agresif dalam sizing. Tapi kalau Anda pilih beban kontinyu mendekati rated output, prepare untuk masalah thermal. Datasheet tidak bohong, tapi Anda harus tahu cara bacanya dengan konteks aplikasi riil.
Ini bukan tentang “aman” atau “tidak aman”. Ini tentang understanding risk dan trade-off ekonomi.
Temperature Derating yang Menentukan Umur Sistem
Pernah lihat kurva derating di datasheet? Grafik yang menunjukkan output power turun seiring kenaikan ambient temperature? Nah, ini adalah parameter yang menentukan apakah sistem Anda akan awet 10 tahun atau mati dalam 2 tahun.
Kebanyakan engineer assume panel mereka beroperasi di 25°C. Kenyataannya? Di dalam panel industri yang penuh dengan kontaktor, inverter, dan komponen lain yang generate heat, ambient bisa mencapai 50-60°C dengan mudah. Pada temperatur tersebut, pemilihan power supply yang seharusnya deliver 240W mungkin hanya mampu 180W secara aman.
MEAN WELL memberikan derating curve yang jelas. Misalnya seri HDR-100 mulai derating di 50°C dan turun hingga 60% capacity di 70°C. Kalau Anda tidak factor ini sejak awal, jangan salahkan produknya ketika gagal. Anda yang salah hitung.
Solusinya? Pertama, pastikan ventilasi panel adequate. Kedua, oversize power supply dengan mempertimbangkan worst-case ambient. Ketiga—dan ini yang paling sering dilupakan—posisi mounting di dalam panel sangat berpengaruh. Jangan taruh power supply di atas komponen yang panas. Common sense, tapi jarang dilakukan.
Efisiensi vs. Harga: Trade-off yang Harus Anda Pahami
Power supply dengan efisiensi 95% vs. 89%—beda harga bisa 40%. Worth it atau tidak?
Mari hitung. Untuk beban 100W continuous operation, perbedaan 6% efisiensi berarti 6W dissipated sebagai heat. Dalam setahun (8760 jam), itu adalah 52.6 kWh. Dengan tarif industri Rp 1.200/kWh, penghematan tahunan hanya Rp 63.000. Kalau selisih harga awal Rp 500.000, payback period lebih dari 7 tahun.
Tapi tunggu. Ada faktor yang lebih penting: heat dissipation. 6W ekstra heat dalam panel tertutup bisa menaikkan ambient 3-5°C. Itu mempengaruhi semua komponen lain. Kontaktor, relay, PLC—semuanya punya thermal limit. Kenaikan 10°C ambient bisa memangkas lifetime mereka hingga 50%.
Jadi keputusan membeli DIN Rail MEAN WELL dengan efisiensi lebih tinggi bukan hanya soal saving listrik. Ini tentang system-level reliability. Perspektif yang jarang dibahas vendor.
[Untuk memudahkan Anda dalam menemukan berbagai seri dan spesifikasi lengkap, PT Ria Karya Elektrindo menyediakan portfolio MEAN WELL yang comprehensive dengan technical support yang responsif.]
Membaca Datasheet MEAN WELL Seperti Detektif (Bukan Robot)
Datasheet itu seperti peta harta karun. Semua informasi ada di sana, tapi kebanyakan orang tidak tahu harus fokus ke mana.
Angka-Angka yang Wajib Anda Cermati
Input voltage range. Ini bukan sekadar “85-264VAC”. Perhatikan apakah ada input fuse rating, inrush current specification, dan power factor. Untuk instalasi dengan generator backup, power factor rendah bisa bikin generator overload meski watt calculation sudah benar.
Hold-up time. Ini adalah durasi power supply bisa maintain output ketika input terputus. Typical 15-20ms. Kenapa penting? Karena di Indonesia, micro-interruption di PLN sangat sering. Kalau PLC atau kontrol system Anda tidak bisa tolerir drop sekejap, sistem restart terus. Hold-up time yang cukup bisa menyelamatkan continuity proses.
MTBF (Mean Time Between Failures). Angka ini sering diabaikan karena dianggap teoretis. Tapi MTBF 500.000 hours di 25°C vs. 200.000 hours adalah indicator kualitas komponen internal dan desain thermal management. Semakin tinggi, semakin baik—meskipun realita lapangan selalu berbeda dari lab testing.
Ripple and noise. Untuk aplikasi sensitif seperti analog sensor atau precision measurement, ripple voltage harus di bawah 100mVp-p. Switching power supply DIN rail MEAN WELL umumnya di range 50-150mVp-p depending on series. Kalau aplikasi Anda butuh super clean DC, pertimbangkan tambahan LC filter eksternal atau pilih seri premium dengan ripple lebih rendah.
Certification Mark: Lebih dari Sekadar Stempel
UL, CE, CB, TUV—ini bukan pajangan. Setiap mark mewakili compliance terhadap safety standard tertentu.
UL508 misalnya, adalah standard untuk industrial control equipment di North America. Kalau produk Anda akan export ke US, power supply industri yang tidak punya UL listing akan jadi blocker di custom. CE marking wajib untuk European market, mencakup EMC directive dan Low Voltage Directive.
Yang menarik, MEAN WELL punya beberapa produk dengan railway certification (EN50155) dan marine certification (DNV-GL). Ini menunjukkan produk sudah tested di environment ekstrem—getaran, shock, salt spray, temperature cycling. Meskipun aplikasi Anda bukan di kereta atau kapal, certification ini adalah confidence indicator bahwa produk robust.
Jangan anggap remeh. Auditor atau end-user besar sering minta dokumentasi lengkap certification. Kalau Anda tidak bisa provide, project bisa stuck.
Seri DIN Rail MEAN WELL: Mana yang Cocok untuk Aplikasi Anda?

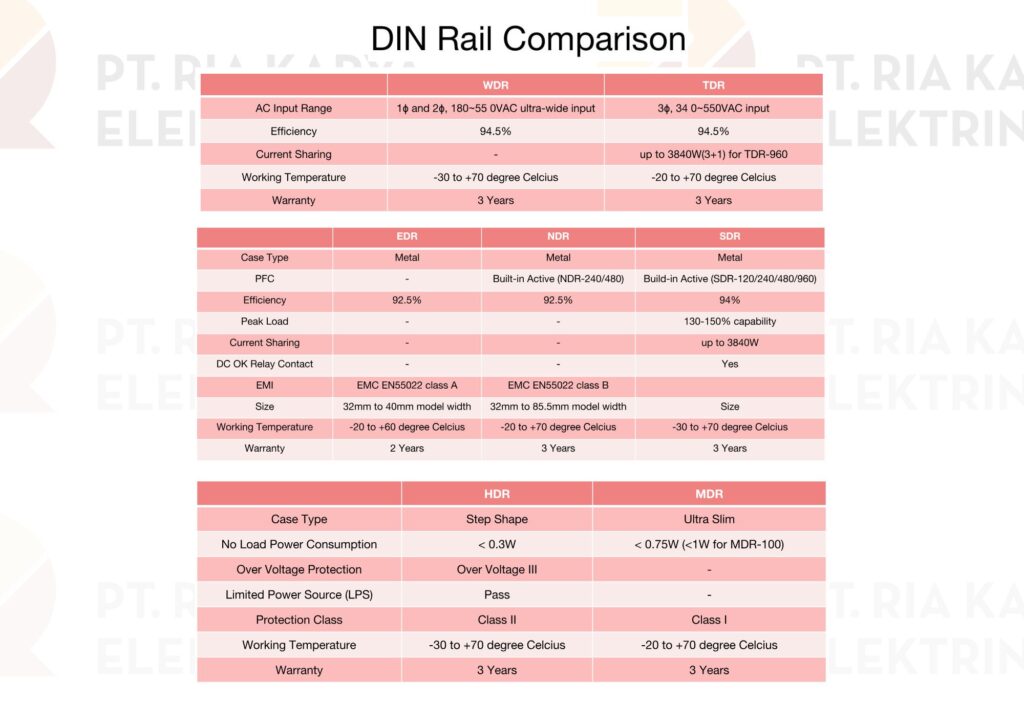

MDR vs. HDR vs. DDR: Perbedaan yang Menentukan
MEAN WELL punya banyak seri DIN rail. Membingungkan? Iya. Tapi ada pola logisnya.
MDR Series (Slim DIN Rail) adalah workhorse untuk aplikasi umum. Width cuma 22.5mm untuk 10W version, sangat space-efficient. Perfect untuk panel kecil atau ketika Anda perlu banyak power supply dalam satu rail. Output power range 10W sampai 100W. Efisiensi typical 89-92%. Harga paling ekonomis. Kalau aplikasi Anda adalah building automation, access control, atau small machine control—MDR adalah pilihan rasional.
HDR Series (High Efficiency DIN Rail) adalah upgrade dari MDR. Width lebih lebar (mulai dari 52mm untuk 15W), tapi efisiensi mencapai 94-95%. Output power hingga 600W. Yang membedakan adalah active PFC (Power Factor Correction), hold-up time lebih panjang, dan better EMC performance. Cocok untuk aplikasi critical atau ketika panel sudah penuh dengan komponen yang generate noise. Factory automation, process control, atau data acquisition system biasanya butuh HDR.
DDR Series (DC-DC DIN Rail) adalah anomali. Input-nya DC (9-36VDC typical), output juga DC. Untuk apa? Aplikasi dengan DC bus system, renewable energy, atau automotive/railway yang memang DC-based. DDR juga useful ketika Anda perlu voltage conversion atau isolation antar subsystem dalam satu panel. Wide input range-nya bikin DDR toleran terhadap voltage fluctuation yang ekstrem.
Ada juga seri khusus seperti DRT (Three Phase Input), DRH (High Voltage Output), dan DRC (Battery Charger). Masing-masing untuk niche application. Jangan overwhelm diri Anda dengan semua options. Fokus pada requirement spesifik, baru match dengan seri yang sesuai.
Kapan Memilih Single Output vs. Multiple Output
Sebagian besar DIN Rail MEAN WELL adalah single output. Tapi ada beberapa model dengan dual atau triple output. Kapan Anda butuh multiple output?
Skenario 1: Anda perlu voltage berbeda untuk subsystem berbeda. Misalnya 24VDC untuk PLC, 12VDC untuk sensor, 5VDC untuk interface module. Daripada pakai 3 power supply terpisah, pakai satu unit multiple output lebih efisien dari segi space dan wiring.
Skenario 2: Anda butuh isolated output untuk noise-sensitive circuit. Multiple output dengan isolation antar channel bisa eliminate ground loop problem yang bikin signal jadi noisy.
Tapi ada trade-off. Multiple output biasanya punya load regulation yang lebih strict—kalau salah satu output over atau under-loaded, bisa affect output lain. Cross-regulation specification harus Anda perhatikan. Untuk aplikasi critical, single output per function masih lebih predictable meski kurang elegant.
Instalasi yang Benar: Detail Kecil yang Berdampak Besar
Anda sudah pilih pemilihan power supply yang tepat. Sekarang jangan rusak dengan instalasi yang asal-asalan.
Torque terminal screw sesuai specification. Under-torque bikin kontak resistance tinggi, generate heat, lama-lama terminal gosong. Over-torque bisa crack terminal block atau damage internal PCB trace. MEAN WELL umumnya specify 0.5-0.6 Nm untuk terminal input/output. Use proper screwdriver dengan torque setting.
Wire gauge. Jangan pakai kabel terlalu kecil. Untuk 10A output, minimal 1.5mm² (AWG16). Voltage drop di kabel akan bikin output voltage di load lebih rendah dari yang Anda set. Panjang kabel juga matter—semakin panjang, semakin besar drop. Kalau beban Anda 20 meter dari power supply, calculate voltage drop dan compensate.
DIN rail mounting. Pastikan rail bersih, tidak ada cat atau karat yang bikin kontak thermal jelek. Power supply MEAN WELL dissipate heat lewat base-plate ke DIN rail, yang kemudian transfer ke panel. Kalau thermal path terganggu, temperature internal naik, lifetime turun.
Input/output wiring separation. AC input dan DC output jangan bundled dalam satu cable tray. AC side punya EMI yang bisa induce noise ke DC side, especially di switching frequency (typical 65-100kHz). Maintain minimal 50mm separation atau pakai shielded cable untuk sensitive signal.
Sepele? Ya. Tapi ini yang membedakan instalasi profesional dari amatir.
Kesalahan Umum yang Bikin Power Supply Cepat Rusak
Kesalahan #1: Paralel output tanpa baca datasheet. Beberapa orang coba paralel 2 power supply untuk dapat current lebih besar. Ini bisa jadi disaster kalau power supply tidak di-design untuk paralel operation. MEAN WELL punya beberapa model dengan current sharing function, tapi tidak semua. Forced paralleling tanpa proper circuit bisa bikin salah satu unit handle semua load while the other idle, atau worse—fight each other dan rusak keduanya.
Kesalahan #2: Tidak pakai input fuse/breaker. “Toh power supply udah ada proteksi internal.” Benar, tapi proteksi itu untuk melindungi power supply itu sendiri, bukan instalasi Anda. Kalau ada short circuit di wiring sebelum power supply, atau power supply itu sendiri yang short, proteksi internal tidak akan memutus arus dari sumber. Mandatory pakai fuse atau MCB di input side dengan rating sesuai recommendation.
Kesalahan #3: Ignore derating guideline. Sudah dibahas di atas, tapi worth repeating. Ambient temperature, altitude, ventilation—semua affect output capability. MEAN WELL provide derating curve dengan alasan. Ignore at your own risk.
Kesalahan #4: Tidak ground dengan benar. Grounding bukan optional. FG (Frame Ground) terminal harus connected ke protective earth. Ini untuk safety dan EMC compliance. Kalau Anda skip grounding, sistem bisa jadi noisy atau worse, jadi electrical hazard ketika ada fault.
Kesalahan #5: Pakai di environment corrosive tanpa protective coating. DIN rail power supply standard adalah IP20—tidak protected dari dust atau water. Kalau aplikasi Anda di environment harsh (chemical plant, seaside, outdoor), Anda butuh enclosure dengan proper IP rating atau pilih conformal coated version. MEAN WELL ada beberapa model dengan conformal coating option untuk corrosive environment.
Masalahnya, kesalahan-kesalahan ini tidak langsung kelihatan. Sistem bisa jalan normal berbulan-bulan, lalu tiba-tiba fail di saat paling critical. Preventive measure lebih murah dari reactive repair.
Memilih DIN Rail MEAN WELL adalah proses yang membutuhkan pemahaman mendalam tentang aplikasi Anda, bukan sekadar matching specification sheet. Setiap detail—dari margin daya, thermal management, hingga instalasi—punya impact terhadap reliability dan lifetime sistem.
Kalau Anda masih ragu atau butuh technical consultation untuk aplikasi spesifik, jangan gamble dengan trial-and-error yang mahal.
Hubungi PT Ria Karya Elektrindo sekarang:
- WhatsApp: +62 819-1550-0318
- Email: sales@riakaryaelektrindo.com
Tim engineer kami siap membantu Anda menemukan solusi power supply yang tepat—bukan yang paling mahal, bukan yang paling murah, tapi yang paling sesuai dengan requirement teknis dan budget Anda. Karena dalam sistem industri, reliability bukan luxury. Itu adalah necessity.
