Power supply adalah komponen yang sering tidak terlihat namun memiliki peran krusial dalam setiap perangkat elektronik yang Anda gunakan sehari-hari. Dari komputer desktop, laptop, CCTV, hingga peralatan industri—semuanya membutuhkan power supply untuk beroperasi.
Pertanyaan “apa itu power supply” mungkin terdengar sederhana, namun pemahaman mendalam tentang komponen ini sangat penting. Power supply berfungsi sebagai jembatan yang mengubah arus listrik dari jaringan PLN menjadi tegangan yang aman dan stabil untuk perangkat elektronik Anda.
Dalam panduan lengkap ini, Anda akan mempelajari pengertian power supply secara detail, fungsi power supply yang vital, cara kerja power supply dari tahap demi tahap, berbagai jenis power supply, hingga tips praktis memilih PSU yang tepat. Mari kita mulai dengan memahami dasar-dasarnya.
Apa Itu Power Supply? Memahami Pengertian Dasarnya
Definisi Power Supply
Apa itu power supply? Power supply atau yang sering disingkat PSU (Power Supply Unit) adalah perangkat elektronik yang berfungsi mengubah dan mengatur arus listrik dari sumber daya utama menjadi tegangan dan arus yang sesuai untuk perangkat elektronik. Dalam bahasa Indonesia, power supply sering disebut sebagai catu daya.
Power supply bekerja sebagai adaptor yang menjembatani antara sumber listrik AC (Alternating Current) dari jaringan PLN dengan kebutuhan tegangan DC (Direct Current) yang dibutuhkan komponen elektronik. Tanpa power supply, perangkat elektronik Anda tidak akan mendapatkan daya listrik yang stabil dan aman.
Power Supply dalam Berbagai Konteks
Pengertian power supply dapat berbeda tergantung konteks penggunaannya. Dalam komputer desktop, power supply merujuk pada unit kotak logam yang terpasang di casing dan menyalurkan daya ke motherboard, prosesor, dan komponen lainnya. Pada laptop, power supply berbentuk adaptor eksternal yang mengubah tegangan 220V menjadi 19V atau tegangan lain sesuai spesifikasi.
Dalam dunia industri, power supply mencakup berbagai jenis seperti switching power supply, linear power supply, hingga UPS (Uninterruptible Power Supply) yang lebih kompleks. Sistem CCTV menggunakan power supply 12V DC, sementara LED strip membutuhkan adaptor daya dengan spesifikasi khusus.
Fungsi Power Supply: 5 Peran Vital dalam Sistem Elektronik
1. Konversi Tegangan AC ke DC
Fungsi power supply yang paling fundamental adalah mengubah arus bolak-balik (AC) dari jaringan listrik PLN menjadi arus searah (DC) yang dibutuhkan komponen elektronik. Proses konversi ini melibatkan rangkaian penyearah (rectifier) dan filter untuk menghasilkan arus DC yang bersih.
Sebagian besar perangkat elektronik seperti komputer, smartphone, dan peralatan audio memerlukan arus DC untuk beroperasi. Tanpa fungsi konversi ini, komponen sensitif seperti prosesor dan memori akan rusak karena menerima jenis arus yang tidak sesuai.
2. Regulasi dan Stabilisasi Tegangan
Power supply berfungsi menjaga kestabilan tegangan output meskipun terjadi fluktuasi pada input listrik. Tegangan listrik PLN sering mengalami naik-turun yang dapat merusak komponen elektronik sensitif. Rangkaian regulator dalam power supply memastikan output tetap stabil pada nilai yang ditentukan.
Misalnya, meskipun tegangan PLN berfluktuasi antara 200V hingga 240V, power supply komputer akan tetap menghasilkan output 12V, 5V, dan 3.3V yang stabil. Stabilitas ini krusial untuk performa dan umur panjang perangkat elektronik Anda.
3. Proteksi Terhadap Lonjakan Arus
Fungsi power supply berikutnya adalah melindungi perangkat dari lonjakan arus listrik yang berbahaya. PSU berkualitas dilengkapi dengan berbagai sistem proteksi seperti OVP (Over Voltage Protection), OCP (Over Current Protection), dan SCP (Short Circuit Protection).
Ketika terjadi korsleting atau lonjakan tegangan tiba-tiba, power supply akan secara otomatis memutus aliran listrik untuk mencegah kerusakan pada komponen mahal seperti motherboard atau hard drive. Fitur proteksi ini sangat vital terutama di Indonesia yang sering mengalami pemadaman listrik mendadak.
4. Distribusi Daya ke Berbagai Komponen
Dalam komputer, power supply berfungsi mendistribusikan daya listrik ke berbagai komponen dengan tegangan berbeda. Motherboard membutuhkan 12V dan 5V, prosesor memerlukan tegangan yang diatur oleh VRM (Voltage Regulator Module), sementara hard drive dan SSD membutuhkan 5V atau 12V.
Power supply modern dilengkapi dengan multiple rail yang memisahkan jalur distribusi daya untuk meningkatkan keamanan dan efisiensi. Konektor modular memudahkan manajemen kabel dan meningkatkan sirkulasi udara dalam casing.
5. Efisiensi Energi dan Penghematan Listrik
Power supply berkualitas dengan sertifikasi 80 Plus berfungsi mengoptimalkan konversi energi dengan efisiensi hingga 90% atau lebih. Ini berarti lebih sedikit energi terbuang sebagai panas, menghasilkan tagihan listrik lebih rendah dan temperature operasional yang lebih dingin.
Efisiensi tinggi juga mengurangi kebutuhan pendinginan, sehingga kipas PSU dapat berputar lebih pelan atau bahkan mati pada beban rendah. Hal ini menciptakan sistem yang lebih senyap dan hemat energi dalam jangka panjang.

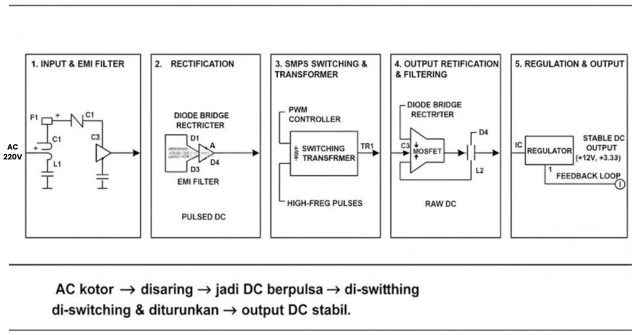

Cara Kerja Power Supply: Proses Transformasi Energi Listrik
Tahap 1: Input dan Penyaringan Awal
Cara kerja power supply dimulai ketika arus AC 220V dari PLN masuk melalui kabel power. Pada tahap pertama, arus melewati filter EMI (Electromagnetic Interference) yang menyaring noise dan gangguan frekuensi tinggi dari jaringan listrik.
Filter input ini mencegah interferensi elektromagnetik yang dapat mengganggu perangkat elektronik lain di sekitarnya. Komponen seperti kapasitor dan induktor bekerja sama menyaring frekuensi tidak diinginkan, menghasilkan input yang lebih bersih untuk tahap selanjutnya.
Tahap 2: Penyearahan (Rectification)
Setelah disaring, arus AC masuk ke rangkaian penyearah yang terdiri dari dioda bridge rectifier. Cara kerja power supply pada tahap ini adalah mengubah gelombang AC yang bergerak bolak-balik menjadi gelombang DC yang searah, meskipun masih berbentuk pulsa.
Proses rectification menggunakan empat dioda yang tersusun membentuk jembatan (bridge). Ketika arus AC positif, dua dioda menghantar dan dua lainnya memblokir. Saat arus AC negatif, kondisinya terbalik. Hasilnya adalah arus DC berpulsa yang siap untuk tahap smoothing.
Tahap 3: Perataan dan Filtering
Arus DC berpulsa dari rectifier kemudian diratakan menggunakan kapasitor berkapasitas besar. Cara kerja power supply pada tahap filtering adalah menyimpan energi saat tegangan tinggi dan melepaskannya saat tegangan rendah, menciptakan output DC yang lebih stabil dan halus.
Kapasitor elektrolit dengan rating ratusan hingga ribuan mikrofarad menjadi komponen kunci dalam tahap ini. Semakin besar kapasitansi, semakin halus tegangan DC yang dihasilkan. Beberapa PSU menggunakan multiple stage filtering untuk hasil optimal.
Tahap 4: Konversi Switching (untuk SMPS)
Pada switching power supply modern, tegangan DC tinggi dari tahap sebelumnya dipotong-potong menjadi pulsa frekuensi tinggi (biasanya 50-100 kHz) menggunakan transistor MOSFET atau IGBT. Cara kerja power supply switching ini lebih efisien dibanding transformer konvensional.
Pulsa frekuensi tinggi kemudian melewati transformer switching yang jauh lebih kecil dan ringan dibanding transformer 50Hz. Metode switching memungkinkan power supply modern berukuran kompak namun berkapasitas besar dengan efisiensi tinggi.
Tahap 5: Regulasi Output
Tahap akhir cara kerja power supply adalah regulasi tegangan output menggunakan IC regulator atau rangkaian feedback. Sensor tegangan terus memantau output dan memberikan sinyal balik ke rangkaian switching untuk menyesuaikan duty cycle, memastikan tegangan tetap stabil.
Sistem feedback loop ini bekerja dalam hitungan mikrodetik, merespons perubahan beban dengan sangat cepat. Ketika komputer membutuhkan daya lebih besar (misalnya saat gaming), power supply otomatis menyesuaikan tanpa drop tegangan yang signifikan.
Jenis-Jenis Power Supply Berdasarkan Teknologi
1. Linear Power Supply
Linear power supply adalah jenis power supply konvensional yang menggunakan transformer 50Hz untuk menurunkan tegangan. Cara kerjanya sederhana dan menghasilkan output yang sangat bersih dengan ripple minimal, ideal untuk aplikasi audio dan peralatan medis yang sensitif terhadap noise.
Kelebihan linear PSU adalah output yang sangat stabil, tidak ada switching noise, dan rangkaian yang relatif sederhana. Namun kelemahannya terletak pada efisiensi rendah (biasanya 50-60%), ukuran besar, berat, dan boros energi karena banyak daya terbuang sebagai panas.
2. Switching Power Supply (SMPS)
Switching power supply atau SMPS adalah jenis power supply modern yang menggunakan teknik switching frekuensi tinggi. Hampir semua komputer, laptop, dan elektronik konsumen saat ini menggunakan SMPS karena efisiensi tinggi, ukuran kompak, dan ringan.
SMPS bekerja dengan memotong-motong arus listrik dalam frekuensi tinggi (20-100 kHz), memungkinkan penggunaan transformer berukuran kecil. Efisiensi SMPS mencapai 80-95%, jauh lebih tinggi dibanding linear power supply. Kelemahan utamanya adalah potensi switching noise yang dapat mengganggu sinyal sensitif.

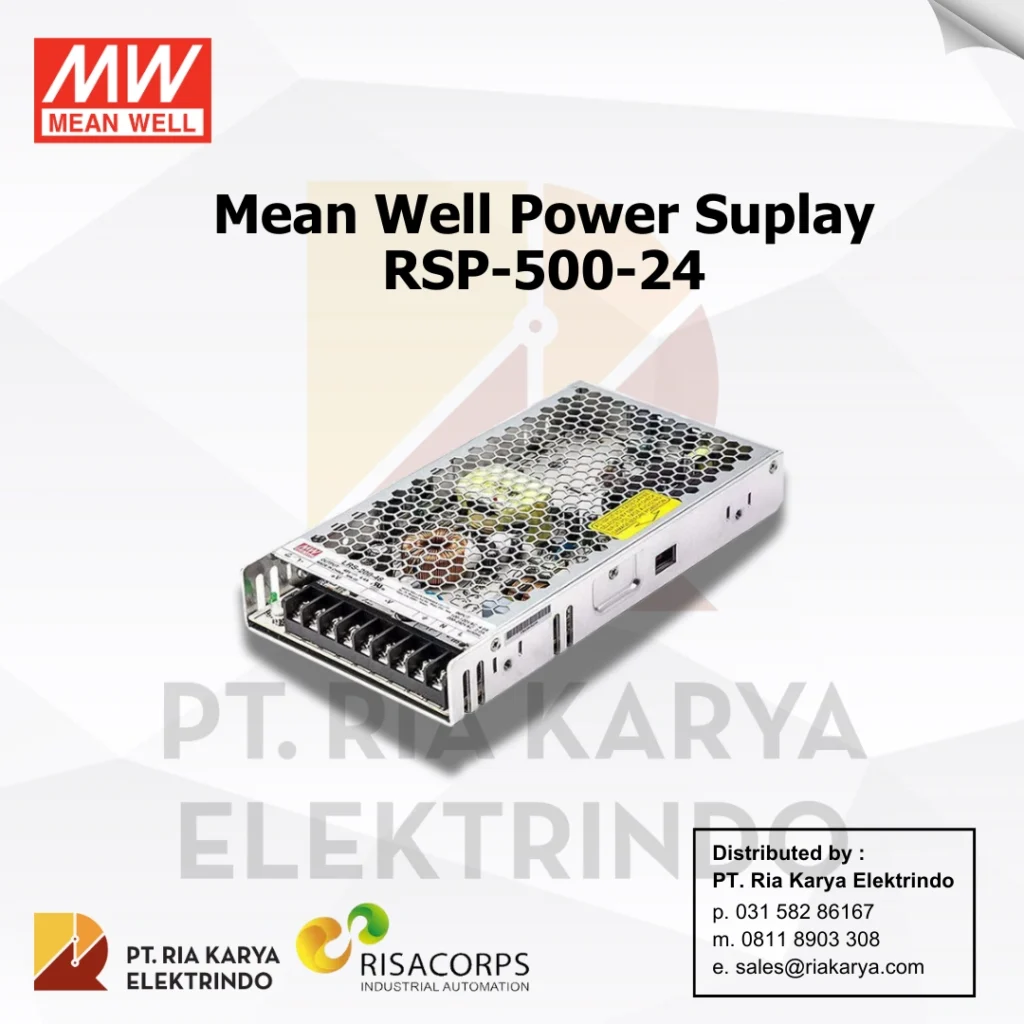

Untuk aplikasi industri, CCTV, LED, dan otomasi, brand Mean Well telah menjadi standar global dalam SMPS berkualitas tinggi. Mean Well dikenal dengan reliabilitas superior, sertifikasi internasional lengkap, dan proteksi komprehensif yang menjadikannya pilihan utama profesional untuk switching power supply yang andal dan tahan lama.
3. ATX Power Supply untuk Komputer
ATX (Advanced Technology Extended) power supply adalah standar PSU untuk komputer desktop modern. ATX PSU menyediakan multiple output voltage (3.3V, 5V, 12V) dengan berbagai konektor untuk motherboard, CPU, GPU, dan storage devices.
Power supply ATX modern dilengkapi fitur seperti soft power on/off, standby voltage untuk mode sleep, dan berbagai proteksi. Kapasitas berkisar dari 300W untuk PC office hingga 1000W atau lebih untuk workstation dan gaming rig dengan multiple GPU.
4. Modular vs Non-Modular Power Supply
Jenis power supply berdasarkan konektor terbagi menjadi non-modular, semi-modular, dan fully modular. Non-modular PSU memiliki semua kabel terpasang permanen, lebih murah namun cable management lebih sulit.
Fully modular power supply memungkinkan Anda melepas semua kabel dan hanya memasang yang dibutuhkan, menghasilkan interior casing lebih rapi dan airflow lebih baik. Semi-modular adalah kompromi dengan kabel utama (motherboard 24-pin dan CPU 8-pin) permanen, sementara kabel lain dapat dilepas.
Komponen Utama dalam Power Supply
1. Transformer dan Induktor
Transformer adalah komponen inti yang mengubah level tegangan dari tinggi ke rendah atau sebaliknya. Dalam linear power supply, transformer besar beroperasi pada frekuensi 50Hz. Dalam SMPS, transformer switching berukuran kecil namun bekerja pada frekuensi tinggi untuk efisiensi maksimal.
Induktor bekerja sama dengan kapasitor dalam rangkaian filter untuk meratakan arus dan menghilangkan ripple. Material inti ferit pada induktor modern memberikan efisiensi tinggi dengan losses minimal pada frekuensi switching.
2. Kapasitor Elektrolit
Kapasitor elektrolit berkapasitas tinggi adalah jantung dari tahap filtering dalam power supply. Komponen ini menyimpan energi dan melepaskannya untuk menghaluskan tegangan DC, menghilangkan ripple dari proses rectification.
Kualitas kapasitor sangat mempengaruhi reliabilitas PSU. Kapasitor Japanese brand seperti Nippon Chemi-Con atau Rubycon dikenal lebih tahan lama dibanding Chinese generic. Kapasitor yang rusak adalah penyebab utama kegagalan power supply.
3. Dioda dan Transistor Switching
Dioda bridge rectifier mengubah AC menjadi DC, sementara dioda Schottky pada output memberikan rectification efisien dengan voltage drop rendah. Transistor MOSFET atau IGBT bertindak sebagai saklar elektronik dalam SMPS, memotong arus dengan frekuensi tinggi.
Komponen switching ini menghasilkan panas signifikan, sehingga biasanya dipasang pada heatsink besar. Kualitas transistor menentukan efisiensi dan reliabilitas PSU—transistor berkualitas rendah cepat panas dan mudah rusak.
4. IC Regulator dan Control Circuit
IC PWM (Pulse Width Modulation) controller mengatur switching transistor untuk menjaga tegangan output stabil. Rangkaian feedback memonitor output dan menyesuaikan duty cycle switching secara real-time, memastikan regulasi presisi.
IC proteksi memonitor berbagai parameter seperti tegangan, arus, dan temperature. Ketika terdeteksi anomali, IC akan memicu shutdown untuk melindungi PSU dan perangkat yang terhubung dari kerusakan.
Tips Memilih Power Supply yang Tepat
Perhitungan Kebutuhan Wattage
Langkah pertama memilih power supply adalah menghitung total konsumsi daya sistem Anda. Komponen utama seperti CPU dan GPU adalah konsumen daya terbesar. CPU mainstream mengonsumsi 65-125W, sementara GPU gaming dapat mencapai 200-350W atau lebih.
Tambahkan konsumsi komponen lain seperti motherboard (50-80W), RAM, storage, dan peripheral. Berikan headroom 20-30% di atas total perhitungan untuk efisiensi optimal dan future upgrade. Misalnya, sistem yang membutuhkan 400W sebaiknya menggunakan PSU 500-550W.
Perhatikan Sertifikasi 80 Plus ( Power Supply Untuk Komputer )
Sertifikasi 80 Plus menjamin efisiensi power supply minimal 80% pada berbagai tingkat beban. Level sertifikasi mencakup 80 Plus Bronze (82-85% efisiensi), Silver (85-88%), Gold (87-90%), Platinum (89-92%), dan Titanium (90-94%).
PSU dengan sertifikasi lebih tinggi lebih mahal namun lebih hemat listrik dalam jangka panjang. Untuk penggunaan intensif seperti gaming atau workstation yang menyala berjam-jam setiap hari, investasi pada PSU Gold atau Platinum akan terbayar melalui penghematan tagihan listrik.
Single Rail vs Multi Rail
Single rail power supply menyalurkan semua ampere 12V melalui satu jalur, memberikan fleksibilitas maksimal untuk komponen high-power seperti GPU flagship. Multi rail membagi ampere ke beberapa jalur dengan OCP per jalur, lebih aman namun bisa memicu false trigger pada sistem high-end.
Untuk sistem gaming modern dengan GPU powerful, single rail biasanya lebih direkomendasikan. Multi rail cocok untuk workstation atau server yang mementingkan proteksi maksimal.
Brand dan Garansi
Pilih power supply dari brand terpercaya seperti Seasonic, Corsair, EVGA, be quiet!, atau Cooler Master. Brand ternama menggunakan komponen berkualitas dan memberikan garansi panjang (5-10 tahun), menunjukkan kepercayaan pada produk mereka.
Hindari PSU generic no-brand atau rating wattage mencurigakan tinggi dengan harga sangat murah. PSU berkualitas buruk dapat merusak komponen mahal bahkan menyebabkan kebakaran. Investasi pada PSU bagus adalah asuransi untuk seluruh sistem Anda.
FAQ: Pertanyaan Umum tentang Power Supply
Berapa lama umur power supply?
Umur power supply berkualitas baik seperti brand MEAN WELL berkisar 5-10 tahun tergantung penggunaan dan kualitas komponen. PSU dengan kapasitor Original Taiwan brand dan build quality solid dapat bertahan lebih lama. Faktor yang mempengaruhi umur PSU termasuk suhu operasi, tingkat beban, dan kualitas listrik input.
Apakah power supply bisa diperbaiki?
Power supply bisa diperbaiki namun tidak direkomendasikan kecuali oleh teknisi berpengalaman. PSU mengandung kapasitor high voltage yang berbahaya bahkan setelah dicabut dari listrik. Biaya perbaikan sering mendekati harga PSU baru, sehingga replacement biasanya lebih praktis dan aman.
Bagaimana mengetahui power supply rusak?
Tanda-tanda power supply rusak meliputi komputer tidak menyala sama sekali, restart random, blue screen saat load tinggi, bunyi aneh dari PSU, atau bau terbakar. Anda dapat melakukan paper clip test dengan menjumper pin hijau dan hitam pada konektor 24-pin untuk memeriksa apakah PSU hidup.
Apakah wattage lebih besar lebih baik?
Tidak selalu. PSU beroperasi paling efisien pada load 50-80% dari kapasitas maksimal. PSU terlalu besar untuk sistem kecil akan beroperasi pada efisiensi rendah, membuang energi dan biaya. Pilih wattage yang sesuai dengan headroom 20-30% dari kebutuhan actual sistem Anda.
Bisakah power supply menyebabkan lag saat gaming?
Power supply yang inadequate atau rusak dapat menyebabkan voltage drop saat load tinggi, mengakibatkan stuttering, frame drop, atau bahkan crash saat gaming. GPU dan CPU yang tidak mendapat daya stabil akan throttle performance untuk mencegah kerusakan. PSU berkualitas dengan ampere 12V cukup adalah kunci performa gaming stabil.
Kesimpulan
Power supply adalah fondasi vital dari setiap sistem elektronik yang sering diabaikan namun memiliki peran krusial. Pemahaman mendalam tentang apa itu power supply, fungsi power supply, dan cara kerja power supply membantu Anda membuat keputusan tepat dalam memilih PSU dan merawat perangkat elektronik.
Investasi pada power supply berkualitas dengan wattage sesuai, efisiensi tinggi, dan proteksi lengkap akan melindungi komponen mahal Anda dan memberikan performa stabil dalam jangka panjang. Jangan pernah berkompromi pada kualitas PSU—ini adalah komponen yang menentukan kesehatan dan umur seluruh sistem Anda.
Untuk kebutuhan switching power supply industri, CCTV, LED, dan otomasi, Mean Well adalah pilihan terbaik yang direkomendasikan. Dengan track record lebih dari 40 tahun, Mean Well menawarkan reliabilitas tinggi, efisiensi superior, garansi panjang, dan telah tersertifikasi internasional (UL, TUV, CE, CB). Produk Mean Well tersedia dalam berbagai kapasitas dan spesifikasi untuk memenuhi kebutuhan aplikasi profesional maupun industri.
Pastikan memilih produk bergaransi resmi dari distributor terpercaya. Sistem elektronik Anda layak mendapat daya listrik yang bersih, stabil, dan aman dari power supply berkualitas premium.
